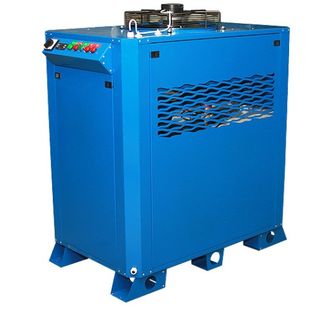

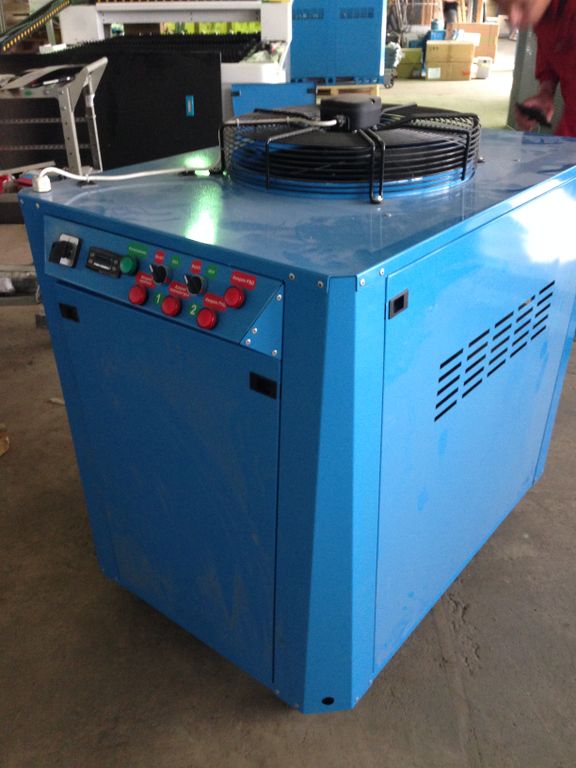

Установка выполнена в виде холодильного блока (металлический каркас, окрашенный порошковой краской с защитно-декоративными легкосъемными панелями). Из установки выведены четыре водяных штуцера: два по Ø1” для долива и слива жидкости и два по Ø1” для подведения гидравлических коммуникаций потребителя, шаровый кран для слива жидкости из емкости.

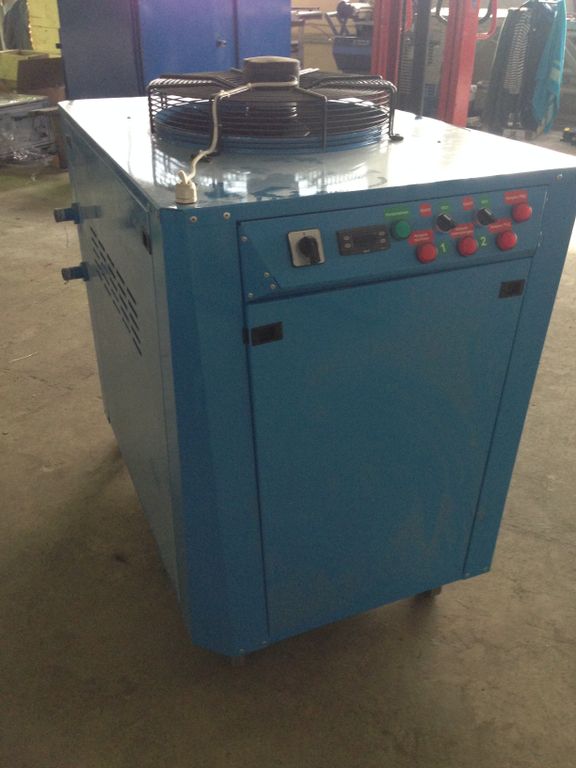

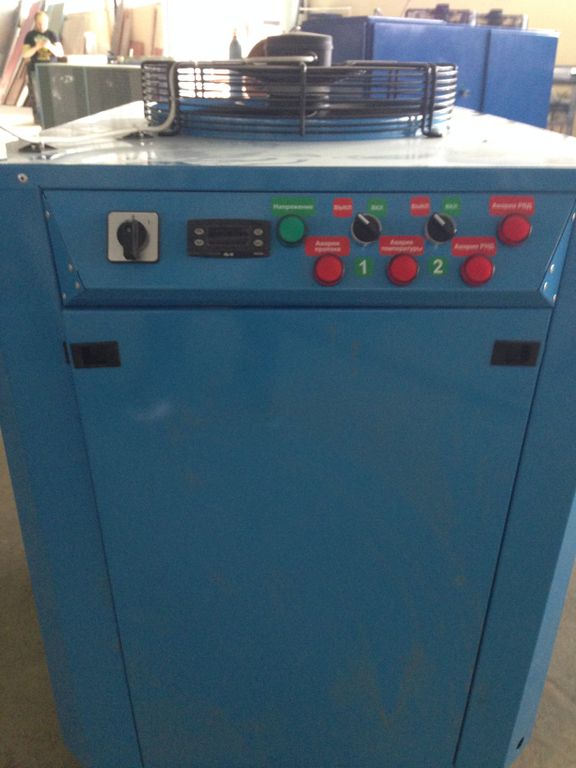

На установке имеется панель управления с программируемым электронным процессором для задания и автоматического поддержания требуемой температуры жидкости, а также для индикации работы и аварийных ситуаций установки.
Параметры могут меняться в зависимости от запроса клиента.
Так же завод имеет возможность изготовить чиллер с выносным теплоотменником, без гидромодуля, все что требуется по тех заданию клиента.
Комплектация установки DZ-008:
Комплектация установки:
- компрессор герметичный спиральный фирмы «Danfoss»;
- конденсатор воздушного охлаждения на базе теплообменников фирмы «Danfoss»;
- теплообменник-испаритель пластинчатый (теплообменная поверхность выполнена из нержавеющей стали) фирмы «Swep»;
- терморегулирующий вентиль, фильтр-осушитель, реле давления, соленоидный вентиль, смотровой глазок;
- насос фирмы «Ebara», «LEO»;
- пластиковая емкость из полипропилена;
- система автоматического управления, на базе электронного процессора фирмы «Eliwell», позволяющая задавать и поддерживать в автоматическом режиме требуемую температуру жидкости, а также предохраняющая установку от аварийных режимов работы.
- «Зимний пуск» (опция).
Контрольно-измерительные приборы:
- защитное реле высокого и низкого давления;
- реле тепловой защиты компрессора;
- контрольным датчиком температуры;
- реле протока;
- аварийный датчик температуры;
Технические характеристики:
|
Модель |
DZ-008 |
|
|
Q, при Тw=+15 оС |
кВт |
7,7 |
|
ккал/ч |
6622 |
|
|
Q, при Тw=+10 оС |
кВт |
6,3 |
|
Q, при Тw=+5 оС |
кВт |
5,1 |
|
Общая мощность, N |
кВт |
2,6 |
|
Количество компрессоров |
шт. |
1 |
|
Производитель компрессора |
марка |
LH |
|
Длина*Ширина*Высота |
мм |
1100*740*1000 |
|
Вес установки |
кг. |
100 |
|
Напряжение |
V |
220 |
|
Выделяемое тепло * |
кВт |
9,7 |
|
Уровень шума |
Дб. |
47 |
|
Количество вентиляторов |
шт. |
1 |
|
Расход воздуха |
м3/ч |
5000 |
|
Объем емкость |
литры |
100 |
|
Производительность насоса |
м3/ч |
1,2 |
|
Напор насоса |
бар |
2,5 |
|
Диаметр присоеденительных штуцеров |
дюймы |
Ø1 |
|
Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его свойств. ТW – температура воды на выходе из установки; |
|
* - выделяемое тепло при ТW=+10 оС и температуре окружающей среды +25 оС; |
|
Q - холодопроизводительность установки при температуре окружающей среды +30 оС; R-410А |
|
N – полная потребляемая мощность установки; |
«L’unite Hermetique» (Франция) - LH
«Сopeland» (Германия) - C
«Bitzer» (Германия) - B
Danfoss (Дания) - D
Схема установки охлаждения:
